| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
المعايير
IEC60502، BS6346، VDE، AS/NZS، UL، الخ أو حسب طلب العميل.
الجهد القياسي ((kV):
الدرجة الأولى 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
الدرجة الثانية 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35
عدد النواة:
1، 2، 3، 3+1، 3+2، 3+3، 4، 4+1، 4+2، 5 وهكذا.

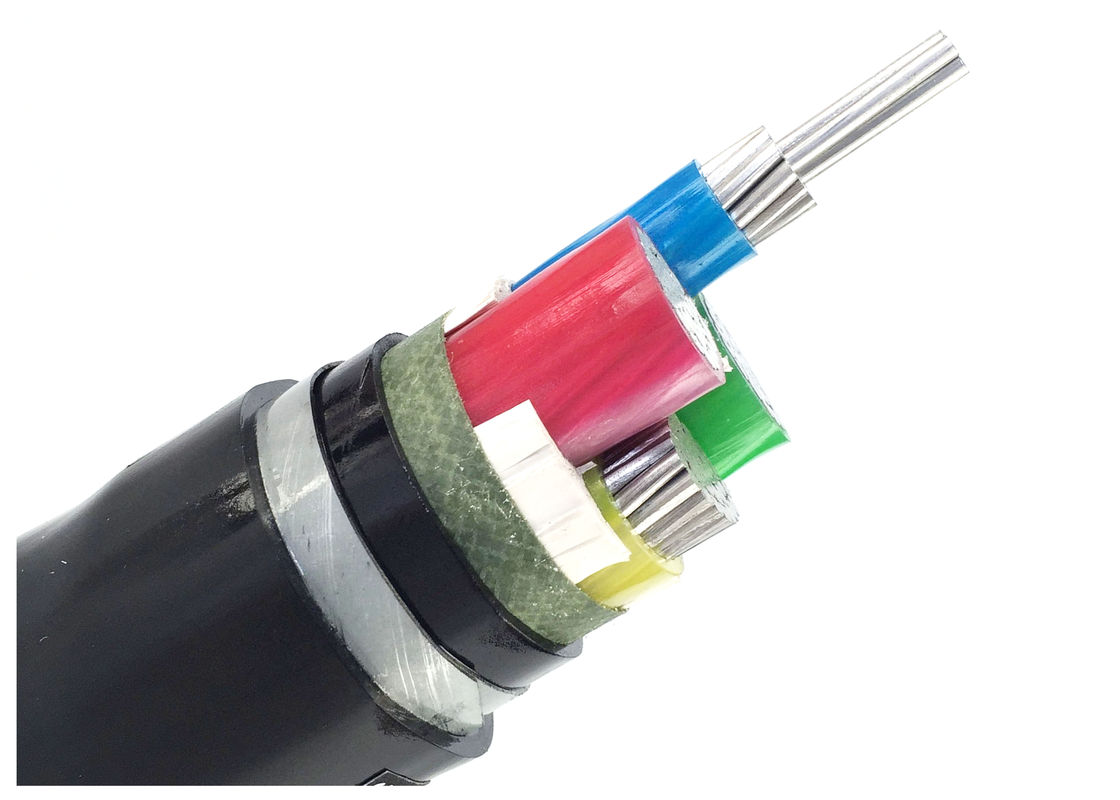

البناء
موصل: موصل من الألومنيوم الصلب أو المتدفق، Cl.1 أو Cl.2 وفقًا لـ IEC 60228
العزل: XLPE ((البولي إيثيلين المتقاطع) معدل 90 oC
الغطاء الداخلي: PVC
الدرع: شريط فولاذي
الغطاء: PVC من نوع ST2 إلى IEC 60502 ، أسود
التطبيقات
تستخدم في خطوط نقل وتوزيع الكهرباء ذات الجهد العددي 35 كيلو فولت أو أقل.
Compared with PVC Insulated Power Cable, xlpe power cable boasts not only characteristics of excellent electricity, mechanism, heat and aging-resistant, فهي تتمتع بخصائص ممتازة من الكهرباء والآلية والحرارة ومقاومة الشيخوخةبيئة مقاومة للضغوط و مقاومة للتآكل الكيميائي، ولكن أيضا البنية البسيطة، والوزن الخفيف، لا تقييد عن طريق وضع قطرة، والاحتياطات الحرارية العالية للعمل لفترة طويلة.
النموذج و المواصفات
| النوع | الوصول | الجهد القياسي | عدد النواة | القسم الاسمي ((mm2) | التطبيقات |
| YJV YJLV | موصل Cu أو Al،معزول من XLPE.كابل كهربائي مغطى بـ PVC | 0.6/1 كيلو فولت | 1,2,3,4 | 1.5 إلى 400 | من أجل وضع داخل وخارج. يتم استخدام كابل الكهرباء المعزول LV XLPE في نظام النقل والتوزيع عند الجهد المسموح به U ((Um) ≤ 10KV.يشير كابل الطاقة المعزول HV XLPE إلى نقل كابل الطاقة بين 10KV-35KV، غالبا ما يتم تطبيقه على الطريق الرئيسي لنقل القوة. قادر على تحمل بعض الجر أثناء التثبيت ، ولكن ليس القوى الميكانيكية الخارجية. |
| 3+1 | 3 × 4 + 1 × 2.5 إلى 3 × 400 + 1 × 185 | ||||
| 6/6كيلو فولت | 1,3 | 25 إلى 500 | |||
| 8.7/10كيلو فولت 8.7/15كيلو فولت 12/20كيلو فولت | 1 | 25 إلى 500 | |||
| 3 | 25 إلى 300 | ||||
| 21/35kv | 1 | من 50 إلى 500 | |||
| YJV22 YJLV22 | موصل Cu أو Al،XLPE الشريط الفولاذ العازل الكابل الكهربائي المزود بـ PVC | 0.6/1 كيلو فولت | 3 | 1.5 إلى 400 | مناسبة للدفن في الأرض، قادرة على تحمل القوى الميكانيكية الخارجية ولكن قوى سحب كبيرة. |
| 4 | 4 إلى 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 إلى 300 | |||
| 21/35kv | 3 | من 50 إلى 240 |
خاصية التقنية:
1، وطول الوقت درجة حرارة العمل هو 75 °C ، تعاني من الدائرة القصيرة (في غضون 5 ثوان) ، درجة حرارة القلب لا يمكن أن تكون أعلى من 160 °C
2يجب أن لا تقل درجة حرارة المحيط عن -10 درجة مئوية
3يجب أن لا تقل درجة حرارة وضعها عن 0°C
4نصف قطر انحناء النواة الواحدة بدون درع لا يجب أن يتجاوز 20D، نصف قطر انحناء النواة الواحدة مع درع لا ينبغي أن يتجاوز 15D، نصف قطر انحناء ثلاثة نواة مع درع لا ينبغي أن يتجاوز 12D
ملاحظة:
1يتم سرد جزء من الكابلات فقط في الجدول. يمكن استفسار الكابلات ذات المواصفات الأخرى.
2يمكن توفير الكابلات بمجموعة من الوضع الواحد أو متعدد الوضع.
3.هيكل الكابلات المصممة خصيصا متاحة عند الطلب
نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقا لكل طلب شراء.الوفاء بالموعد النهائي هو دائما أولوية قصوى حيث أن أي تأخير في تسليم الكابل يمكن أن يسهم في تأخير المشروع بشكل عام وتجاوز التكاليف.
يتم توفير الكابلات في ملفات خشبية وصناديق ملفوفة ولفائف. يتم إغلاق نهايات الكابلات بشريط BOPP الملصق الذاتي وقبعات الختم غير النظرية لحماية نهايات الكابلات من الرطوبة.يجب طباعة العلامة المطلوبة بمادة مقاومة للطقس على الجانب الخارجي للطبل وفقًا لمتطلبات العميل.
الخدمات
* نحن واحد من أكبر مصنعي الأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عاما من الخبرة في الإنتاج والتسويق.
* نحن نقبل OEM. حجم الكابل والمواد مخصصة. يتم الترحيب بالشعار الخاص بك والتصميم الخاص بك. سوف ننتج وفقا لمتطلباتك ووصفك.
* يرجى إرسال لنا استفسار لمزيد من المنتجات المعلومات وسوف نعطيك تعليق في غضون 12 ساعة.
