| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
1.U0/U: 0.6/1kV
2المعيار: IEC60502، BS7870، GB/T12706
3درجة حرارة العمل القصوى: 90 درجة مئوية ، يمكن أن تكون 110 درجة مئوية حسب المتطلبات
4موصل: فئة 1/2 النحاس المجرد المكسو أو الخيوط
5العزل: XLPE
6-مرسّح.
7الغطاء: PVC
8مساحة القسم العرضي: 1.5 ~ 630mm2
9النواة: 1 ~ 5 النواة، 3C + 1E، 4C + 1E، 3C + 2E
10التعبئة: طبل خشبي أو حسب الطلب
11شهادة: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB
12ملاحظة: مضاد للاشتعال، المقاومة للحريق، القليل من التدخين وخالي من الهالوجين، أو غيرها من الخصائص يمكن أن تكون متاحة
التطبيقات

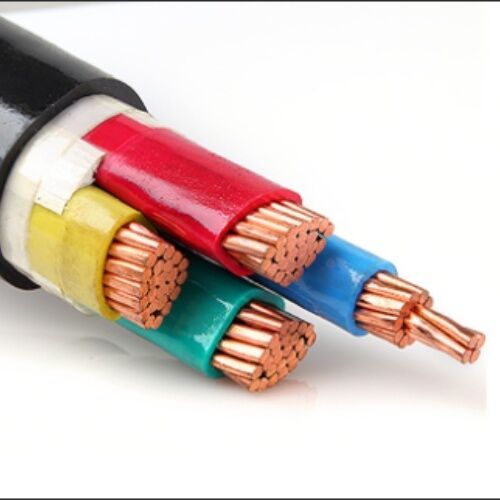

كابل كهربائي مدرّع STA YJV22 4+1 يتم تطبيق الكابل الأساسي على خطوط نقل وتوزيع الطاقة الكهربائية ذات الجهد المسمّى التيار المتردد Uo/U حتى ويشمل 0.6/1kV.
للتركيب في الهواء الطلق والداخلي في أماكن رطبة ورطبةتم وضعها مباشرة في الأرض حيث توجد إجهادات ميكانيكية مفرطة في المناطق المنحدرة والمتحركة وفي وضع عمودي أو مائلوكذلك في المواقع المعرضة للانزلاق.
YJ: عزل XLPE
V: عزل PVC
V: غطاء PVC
22: تسجيلات الصلب المغلفة
32: تسليح الأسلاك الصلبة
المعايير
الدولية: IEC 60502 ، IEC 60228 ، IEC 60332
الصين: GB/T 12706.1-2008
معايير أخرى مثل BS,DIN و ICEA عند الطلب
حجم الخط:10.0000pt;mso-font-kerning:0.0000pt" >نوع ST من PVC2إلى IEC 60502 ، أسود
البيانات التقنية
الجهد الاسمي: 0.6 / 1 كيلو فولت
الحرارة القصوى للمرشد: أقل من الطبيعي (90أوهج) الطوارئ (130أوهج) أو انقطاع قصير لا يزيد عن 5 ثوان (250 درجة مئوية).
الحرارة المحيطة 0أوهج، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
نصف قطر الانحناء: 12 × الكابل
المواصفات
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء الداخلي | سمك الشريط الصلب | سمك الغطاء | تقريباً. | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 3 × 4 + 1 × 2.5 | 1/2.25 + 1/1.38 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 16.0 | 443 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 1 × 4 | 1/2.76 + 1/2.25 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 17.0 | 531 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 1 × 6 | 7/1.38 + 1/28 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 20.0 | 741 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 1 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 23.0 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 + 1 × 16 | 7/2.14 + 7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 26.0 | 1556 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 + 1 × 16 | 7/2.52 + 7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 28.0 | 1896 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 + 1 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.0 | 2 × 0.2 | 2.0 | 31.0 | 2518 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 + 1 × 35 | 14/2.52 + 7/2.52 | 1.1 | 1.2 | 2 × 0.2 | 2.5 | 36.0 | 3293 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 1 × 50 | 19/2.52 + 10/2.52 | 1.1 | 1.2 | 2 × 0.5 | 2.5 | 40.0 | 4349 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 + 1 × 70 | 24/2،52+14/252 | 1.2 | 1.2 | 2 × 0.5 | 2.5 | 44.0 | 5365 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 + 1 × 70 | 30/2.52+14/2.52 | 1.4 | 1.4 | 2 × 0.5 | 3.0 | 49.0 | 6468 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 + 1 × 95 | 37/2.52+19/2.52 | 1.6 | 1.4 | 2 × 0.5 | 3.0 | 52.0 | 7854 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 + 1 × 120 | 48/2.52 + 24/2.52 | 1.7 | 1.6 | 2 × 0.5 | 3.5 | 68.0 | 9814 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 + 1 × 150 | 61/2.52 + 30/2.52 | 1.8 | 1.7 | 2 × 0.5 | 3.5 | 71.0 | 12781 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 400 + 1 × 240 | 61/2.97 + 48/2.52 | 2.0 | 1.7 | 2 × 0.5 | 3.5 | 76.0 | 16359 | 0.0470 | 3.5 | 570 | 575 |
كل الكابلات للصادرة معبأة جيداً ومحمية بطولات خشبية أو بطولات خشبية وفولاذية.
تعتمد مادة التعبئة على وزن وحجم الكابل.
المعلومات الجيدة، ومعلومات الشركة المصنعة، ومعلومات العميل مطبوعة بقوة على كل حجم من الطبول.
بعد أن يتم إرسال براميل الكابلات المعبأة بشكل جيد إلى ميناء البحر ، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت جميع براميل الكابلات بقوة بواسطة حزام الأمان للتأكد منلا حركة أثناء الشحن البحري.
يتم اختيار حجم الحاوية وفقًا لوزن إجمالي البضائع المحملة أو وفقًا لمتطلبات العميل.
