| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التطبيق
يتم استخدام كابل الطاقة المعزول XLPE في تشغيل نظام النقل والتوزيع الكهربائي عند الجهد الاسمي 0.6 / 1.1.8/3،3.6/6,6/6,6/10،8.7/10،8.7/15/12/20،21/35,26/35كيلو فولت
التوتر المنخفض والمتوسط تحت 10kV، التوتر العالي بين 10 إلى 35kV.
البناء

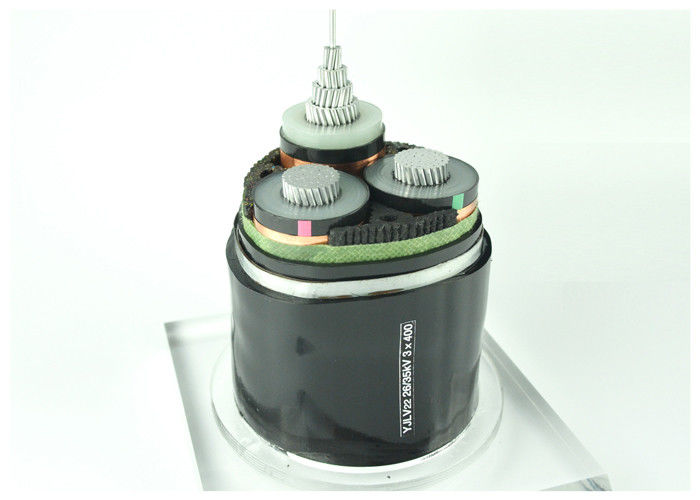

YJLV22 26/35kV 3x400SQMM كابل كهربائي مدرع
1- قلب ألومنيوم مستدير عارٍ مع أسلاك وفقاً لمعيار IEC 60228
2الطبقة الداخلية شبه الموصلة
3عزل القلب XLPE
4رمز اللون وفقًا لـ HD 308 S2
5طبقة نصف موصلة خارجية
6شريط نصف موصل
7الشريط النحاسي
8ملء
9الغطاء الداخلي لـ PVC
10. الدرع المصنوع من الشريط الصلب المسال (STA)
11الغطاء الخارجي لـ PVC (أحمر أو أسود)
تعريف الرمز:
YJ: عزل XLPE
L: ألومنيوم موصل
V: غطاء PVC
32: steel wire armoring 3 cores أدوات التدريب
22:ستيل تيب أرمورينغ3 ألوان
72: سلك الألومنيوم الدروع1 قلب
62: Stainless steel tape armouring 1 core (مصنوع من الفولاذ المقاوم للصدأ)
ZR: مقاومة للنار
| النوع | الوصول | الجهد القياسي | عدد النواة | القسم الاسمي ((mm2) | التطبيقات |
| YJV YJLV | موصل Cu أو Al،معزول من XLPE.كابل كهربائي مغطى بـ PVC | 0.6/1 كيلو فولت | 1,2,3,4 | 1.5 إلى 400 | من أجل وضع داخل وخارج. يتم استخدام كابل الكهرباء المعزول LV XLPE في نظام النقل والتوزيع عند الجهد المسموح به U ((Um) ≤ 10KV.يشير كابل الطاقة المعزول HV XLPE إلى نقل كابل الطاقة بين 10KV-35KV، غالبا ما يتم تطبيقه على الطريق الرئيسي لنقل القوة. قادر على تحمل بعض الجر أثناء التثبيت ، ولكن ليس القوى الميكانيكية الخارجية. |
| 3+1 | 3 × 4 + 1 × 2.5 إلى 3 × 400 + 1 × 185 | ||||
| 6/6كيلو فولت | 1,3 | 25 إلى 500 | |||
| 8.7/10كيلو فولت 8.7/15كيلو فولت 12/20كيلو فولت | 1 | 25 إلى 500 | |||
| 3 | 25 إلى 300 | ||||
| 21/35kv | 1 | من 50 إلى 500 | |||
| YJV22 YJLV22 | موصل Cu أو Al،XLPE الشريط الفولاذ العازل الكابل الكهربائي المزود بـ PVC | 0.6/1 كيلو فولت | 3 | 1.5 إلى 400 | مناسبة للدفن في الأرض، قادرة على تحمل القوى الميكانيكية الخارجية ولكن قوى سحب كبيرة. |
| 4 | 4 إلى 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 إلى 300 | |||
| 21/35kv | 3 | من 50 إلى 240 |
البيانات التقنية:
الحرارة القصوى للمرشد: أقل من الطبيعي (90أوهج) الطوارئ (130أوهج) أو انقطاع قصير لا يزيد عن 5 ثوان (250 درجة مئوية).
الحرارة المحيطة 0أوهج، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
نصف قطر الانحناء: 15 × كابل O.D للقلب الواحد
12 × كابل O.D لعدة نواة
| فولتاج الاختبار | 6 / 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق الحرارة | في حركة | -5°C إلى +70°C | |
| ثابتة | -20 درجة مئوية إلى +70 درجة مئوية | ||
| درجة حرارة العمل | الدائرة القصيرة | °C | 250 |
| زمن الدور القصير | ماكس. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة | x قطر | 15 |
| قابلية الإشتعال | المعيار | EN 60332-1-2 |
المعيار
الدولية: IEC 60502 ، IEC 60228
الصين: GB/T 12706
معايير أخرى مثل BS و DIN و ICEA عند الطلب
شهادة
ISO،CE، KEMA"الهيئة الوطنية للسياسة"(روهاس) ، (سي سي سي)P3C
وأكثر من ذلك عند الطلب
خدماتنا
* نحن واحد من أكبر مصنعي الأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عاما من الخبرة في الإنتاج والتسويق.
* نحن نقبل OEM. حجم الكابل والمواد مخصصة. يتم الترحيب بالشعار الخاص بك والتصميم الخاص بك. سوف ننتج وفقا لمتطلباتك ووصفك.
* يرجى إرسال لنا استفسار لمزيد من المنتجات المعلومات وسوف نعطيك تعليق في غضون 12 ساعة.
الأسئلة الشائعة
1الشحن:عن طريق البحر أو الجو بسبب الوزن الثقيل. سيتم إرسال العينات بواسطة DHL، Fedex. الخ
2الدفع:نحن نقبل التسليم عبر البريد، فقط اختر ما تحب
3.وقت التسليم:عادةً 7~10 أيام عمل بعد استلام الإيداع حسب الكمية
4. MOQ:عادةً ما تكون الـ MOQ لدينا 1000 متر. يمكن توفير عينات أقل من 20 سنتيمتر بحرية.
