| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |

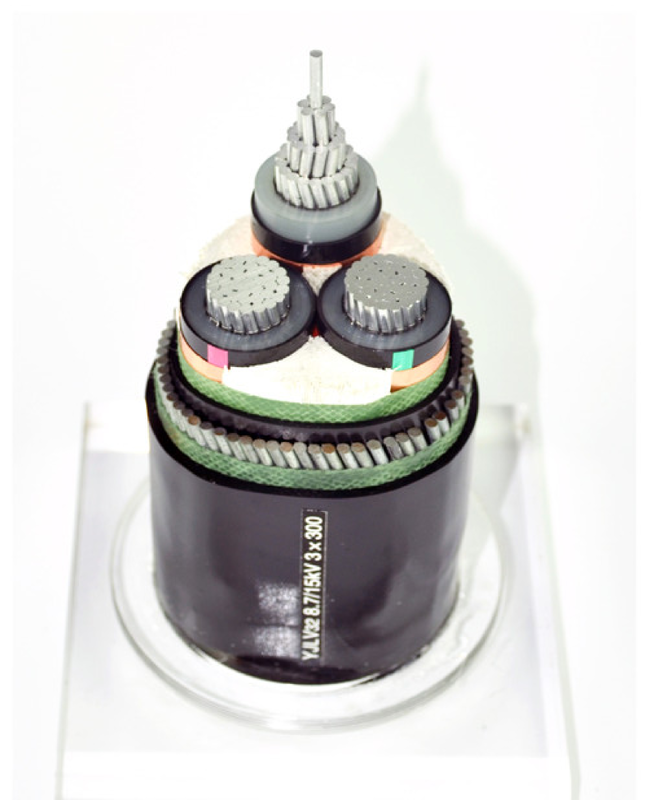

هيكل الكابل
| موصل: | موصل دائري، متعدد الأسلاك المضغوطة (RM)، فئة 2 ACC. إلى HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | مقذوف الجلد شبه موصل على موصل |
| العزل: | XLPE (البولي إيثيلين المتقاطع، العلامة الحديثة: PE-X) مركب DIX 8 acc. إلى HRN HD 620 S1 أو 2XI1 acc. إلى DIN VDE 0207 ديو 22 |
| الشاشة الخارجية: | جلد شبه موصل مقذوف على عازل، مقسم طوليًا مع عازل (+شريط من مادة شبه موصلة) |
| موصلشاشة: | شريط نحاسي ملفوف في حلزون مضاد |
| حشو: | شريط الحشو أو الغزل أو الورق |
| التفاف: | شريط تغليف غير منسوج أو مثبطات اللهب أو مقاومة للماء |
| التغطية الداخلية: | مقذوف PVC |
| درع: | أسلاك الفولاذ المجلفنة |
| غمد الشاملة | البولي فينيل كلورايد (PVC) أو FR-PVC، PE، LSOH |
| لون غمد | أسود أو أحمر أو حسب الطلب |
التطبيقات
أ. يستخدم في محطات المحولات وبلوكات التبديل وفي محطات الطاقة الكهربائية والمنشآت الصناعية.
ب. كابل طاقة متوسط الجهد للتطبيقات الثابتة في الأرض، داخل وخارج المرافق، في الهواء الطلق، في قنوات الكابلات، في الماء، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وإجهاد الشد.
ج. نظرًا لعامل فقدان العزل الكهربائي المنخفض جدًا، والذي يظل ثابتًا طوال فترة التشغيل بأكملها، ونظرًا لخاصية العزل الممتازة لمواد XLPE، والموصولة طوليًا بقوة مع شاشة داخلية وخارجية من مادة شبه موصلة (مبثوقة في عملية واحدة)، يتمتع الكابل بموثوقية تشغيل عالية.
معيار
دوليًا: IEC 60502، IEC 60228 (IEC 60332-3 لـ ZR-YJV32، ZR-YJV72فقط)
الصين: GB/T 12706 (GB/T 18380-3 لـ ZR-YJV32، ZR-YJV72فقط)
معايير أخرى مثل BS وDIN وICEA عند الطلب
اسم الرمز:
YJ: عزل XLPE
L: موصل الألومنيوم
الخامس: غمد PVC
32:تصفيح الأسلاك الفولاذية - 3 نوى
22: التدريع بشريط فولاذي - 3 نوى
72: تسليح أسلاك الألمنيوم - نواة واحدة
62: شريط تدريع من الفولاذ المقاوم للصدأ - نواة واحدة
ZR: مقاوم للهب
| كابل الطاقة MV (11kv 15kv 33kv). | ||
| النموذج والوصف Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(40.5)، 26/35(40.5) كيلو فولت | رقم الأساسية | منطقة المقطع العرضي للموصل (مم 2) |
| عزل XLPE | 1 النواة 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| النحاس الأساسية | ||
| YJV، N2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJV32، YJV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
| آل كور | ||
| يجلف، NA2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJLV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
البيانات الفنية:
الحد الأقصى لدرجة حرارة الموصل: تحت المعدل الطبيعي (90ياج) الطوارئ (130ياج) أو ماس كهربائى لا يزيد عن 5 ثوان (250 درجة مئوية).
دقيقة. درجة الحرارة المحيطة. 0ياج، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. نصف قطر الانحناء: 15 × كابل OD للنواة الواحدة
12 × كابل OD للنواة المتعددة
| اختبار الجهد | 6/ 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق درجة الحرارة | في الحركة | -5 درجة مئوية حتى +70 درجة مئوية | |
| مُثَبَّت | -20 درجة مئوية حتى +70 درجة مئوية | ||
| درجة حرارة التشغيل | ماس كهربائى | درجة مئوية | 250 |
| وقت الدائرة القصيرة | الأعلى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | × القطر | 15 |
| القابلية للاشتعال | معيار | إن 60332-1-2 |
شهادة
إسو،سي، كيما، اللجنة الانتخابية المستقلة،بنفايات، مجلس التعاون الجمركي،P3Cوالمزيد من الآخرين عند الطلب
جميع الكابلات المخصصة للتصدير معبأة جيدًا ومحمية بواسطة أسطوانة خشبية أو أسطوانة من الخشب والصلب.
تعتمد مواد التعبئة على وزن وحجم الكابل.
تتم طباعة المعلومات الجيدة ومعلومات التصنيع ومعلومات العميل بشكل ثابت على كل حجم من أحجام الأسطوانة.
بعد إرسال براميل الكابلات المعبأة جيدًا إلى Sea Port، يتم تحميلها في حاوية 20 قدمًا أو حاوية 40 قدمًا. يتم تثبيت جميع أسطوانات الكابلات بإحكام بواسطة حزام الأمان للتأكد من عدم وجود حركة أثناء الشحن البحري.
يتم اختيار حجم الحاوية حسب وزن إجمالي البضائع المحملة أو حسب متطلبات العميل.
