| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
| الرمز | : | VV22، CU/PVC/STA/PVC |
| المعايير | : | IEC 60502-1 ، IEC 60228 ، VDE ، BS |
| البناء | : | 1- موصل النحاس الصلب أو المرن أو المرن |
| 2- عزل PVC | ||
| 3- الدرع المصنوع من الشريط الصلب المسالك | ||
| 4- الغطاء الخارجي لـ PVC ، أو PE ، LSOH | ||
| التطبيق | : | يفضل تركيبها في المنازل الداخلية، في قنوات الكابلات والمصانع الصناعية أو |
| محطات التبديل، والمنشآت تحت الأرض مع حماية إضافية حيث | ||
| الأضرار الميكانيكية غير متوقعة | ||
| البيانات التقنية | : | درجة حرارة العمل القصوى 75 oC |
| درجة حرارة الدائرة القصيرة 160 oC | ||
| معنى الرمز | : | V: عزل PVC |
| V: غطاء PVC | ||
| 22: تسجيلات الصلب المغلفة |
شروط التثبيت
يمكن تركيب هذا الكابل في القناة أو الوعاء أو الدفن المباشر. يوصى باتباع تعليمات التثبيت المشار إليها في القانون الكهربائي المحلي ، أو أي ما يعادلها ،بحيث لا تتأثر حماية الأشخاص وسلامة المنتج من خلال التأثيرات في المنشأة.
1المنتجات تتوافق بشكل رئيسي مع معيار IEC 60502، ويمكن أيضا أن تنتج وفقا لمتطلبات OEM ومعايير أخرى، مثل BS معيار، دين معيار، ASTM معيار، الخ
درجة الجهد تصل إلى 35kv ، ويمكن أن تكون مساحة القسم العرضي تصل إلى 630 ملم مربع (موصل النحاس أو الألومنيوم).يجب أن تكون أعلى درجة حرارة الموصل لا تزيد عن 250 درجة.
تطبيق على الشباب والماء والتربة، قادرة على تحمل الضغط الإيجابي الأكبر.
المعايير
يتم تصنيع الكابل وفقًا لمعيار IEC 60502.2، AS/NZS 1429.1، BS 6622/7835 ، VDE 0276.
مناسبة لتركيبها في خطوط الكهرباء ذات الجهد الاسمي من (U0/U) 0.6/1kV إلى 19/33kV لنقل الطاقة.
البيانات التقنية
الجهد الاسمي: 0.6 / 1 كيلو فولت
الحرارة القصوى للمرشد: أقل من الطبيعي (90أوهج) الطوارئ (130أوهج) أو انقطاع قصير لا يزيد عن 5 ثوان (250 درجة مئوية).
الحرارة المحيطة 0أوهج، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
نصف قطر الانحناء: 12 × الكابل
الشهادات
CE، RoHS، CCC، KEMA وأكثر من ذلك عند الطلب
المواصفات
الجهد الاسمي، عدد القلب ومدى منطقة القسم
الجهد المحدد ((kv):0.6/1كيلو فولت 1.8/3كيلو فولت 3.6/6كيلو فولت 6/10كيلو فولت 8.7/15كيلو فولت 12/20كيلو فولت 18/30كيلو فولت 21/35كيلو فولت
ما يعادل: 0.6/1kV 1.9/3.3kV 3.8/6.6kV 6.35/11kV 8.7/15kV 12.7/22kV 19/33kV 21/35kV
رقم مساحة القلب والقطع ((mm2) :
1 النواة 1.5-800 25-800 25-1200 25-1200 35-1200 50-1200 50-1200
2 النواة 1.5-185 25-185
3 النواة 1.5-400 25-400 25-400 25-400 35-400 50-400 50-400 50-400
4 النواة 2.5-400 25-400
5 النواة 2.5-400 25-400

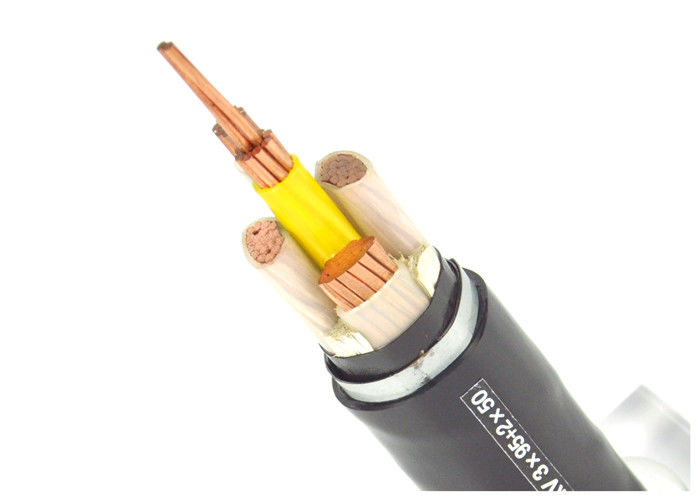

كابل كهربائي من البلاستيك
| النوع | وصف الكابل | التطبيقات الرئيسية | |
| قلب CU | النواة | ||
| فـي | VLV | النحاس / الألومنيوم القلب,PVC معزولة,PVC غطاء كابل الطاقة | الكابلات البلاستيكية غير المسلحة مناسبة لوضعها في الأماكن المغلقة، في خندق الكابلات، على رفوف الكابلات وفي الأنابيب. لا تستطيع تحمل الضغوط والتوترات الخارجية. |
| VY | VLY | النحاس/الألومنيوم،عزل PVC،كابل الكهرباء المغطى PE | |
| VV22 | VLV22 | النحاس/الألومنيوم،عزل PVC،الشريط الفولاذ المدرع،كابل الكهرباء المغطى بـ PVC | الكابلات المزدوجة من الفولاذ مناسبة للدفن الرأسي. يمكن أن تتحمل ضغوط إيجابية معتدلة ، لا يمكن أن تتحمل قوى التوتر. |
| VV23 | VLV23 | النحاس/الألومنيوم،عزل PVC،الشريط الفولاذية المدرعة،كابل الكهرباء المغطى PE | |
| VV32 | VLV32 | النحاس/الألومنيوم،معزول من PVC،سلك فولاذ رقيق مدرع،كابل كهرباء مغطى بـ PVC | يتم استخدام كابلات بي.في.سي المقاومة بالأسلاك الفولاذية الرقيقة في حالة وجود فرق كبير في المستويات أو التثبيت الرأسي ويمكن أن تقوم بدفن عمودي.يمكن أن تتحمل ضغوط إيجابية معتدلة وقوى التوتر. |
| VV33 | VLV33 | النحاس / الألومنيوم،عزل PVC،أسلاك فولاذية رقيقة مدرعة،كابل الكهرباء المغطى بـ PE | |
| VV42 | VLV42 | النحاس/الألومنيوم، عازل من البيوتيك، سلك فولاذ سميك مدرّس، كابل كهربائي مغطى ببيوتيك | كابلات PVC المقاومة بالأسلاك الفولاذية السميكة مناسبة للتثبيت الرأسي ويمكن وضعها في الماء أو قاع البحر. يمكن أن تتحمل ضغوطًا إيجابية وقوى توتّر أكبر. |
| VV43 | VLV43 | النحاس/الألومنيوم،عزل PVC،أسلاك فولاذية سميكة مدرعة،كابل كهربائي مغطى بـ PE | |
كل الكابلات للصادرة معبأة جيداً ومحمية بطولات خشبية أو بطولات خشبية وفولاذية.
تعتمد مادة التعبئة على وزن وحجم الكابل.
المعلومات الجيدة، ومعلومات الشركة المصنعة، ومعلومات العميل مطبوعة بقوة على كل حجم من الطبول.
بعد أن يتم إرسال براميل الكابلات المعبأة بشكل جيد إلى ميناء البحر ، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت جميع براميل الكابلات بقوة بواسطة حزام الأمان للتأكد منلا حركة أثناء الشحن البحري.
يتم اختيار حجم الحاوية وفقًا لوزن إجمالي البضائع المحملة أو وفقًا لمتطلبات العميل.
الشنغهاي شينغهوا كابل (مجموعة) تمتلك شينغهوا مبدأ "سعى من أجل أفضل مؤسسة، وإنتاج أفضل منتج، وتوفير أفضل خدمة، وإنشاء أفضل العلامة التجارية"،يصر على سياسة الجودة أولا، تسعى لتحقيق جودة عالية وصفر عيب من السلع. لذلك يمكن لكل عميل الاستفادة الكاملة من شينغهوا الكابل الجودة العالية والخدمة الخالية من العيوب.نحن نلاحظ روح شينغهوا من "فعل أفضل"فوز متبادل" نود أن نضع علاقة طويلة الأجل ومستقرة مع كل عميل.
1العميل هو الله سنعتز بكل عميل وكل تعاون
2خدمة مجانية قبل البيع سنقدم أفضل اقتراح لكل عميل
3خدمة مبيعات جيدة سوف نقدم خدمة تجارية مجانية
خدمة الاستشارات التقنية عند إقامة علاقة تعاون مع العملاء.
4. خدمة تفكير بعد البيع. منتجاتنا مضمونة من قبل PICC ((شركة التأمين الشعبية في الصين).
توفير صيانة مجانية وإصلاح الأخطاء في غضون 12 شهرًا بعد التثبيت (باستثناء الاستخدام الخاطئ).
5نحن نضمن حل مشاكلك خلال 24 ساعة في شنغهاي و 72 ساعة في المناطق الأخرى
6خدمة الهاتف الساخن على مدار 24 ساعة سوف نقوم بتعيين شخص محترف للإجابة على سؤالك في الوقت المناسب
نحن دائماً نؤمن بقوة بأن "الجودة هي خط الحياة، الخدمة هي السماح بالمرور"، مما سيجعلنا أقرب وأكثر صلة!
