| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التطبيق
كابل طاقة متوسط الجهد للتطبيق الثابت في الأرض، داخل والمرافق الخارجية، في الهواء الطلق، في قنوات الكابلات، في الماء،في الظروف التي لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذبنظرا لمعدل خسارتها الكهربائية المنخفض جدا، الذي يبقى ثابت على مدار حياتها العملية بأكملها، وبسبب خصائص العزل الممتازة للمواد XLPE،مقبلة بقوة على طول مع الشاشة الداخلية والخارجية من المواد شبه الموصلة (المطحونة في عملية واحدة)يستخدم في محطات المحولات ، وحدات التبديل ، في محطات الطاقة الكهربائية والمصانع الصناعية. لتجنب آثار التأثير الخارجي ،طبقة شبه موصلة ملتصقة تم طحنها بين الموصل والعزل، جنبا إلى جنب مع موصل النحاس المركزي، يضمن تقييد الحقل الكهربائي ومقاومة التفريغات الجزئية.

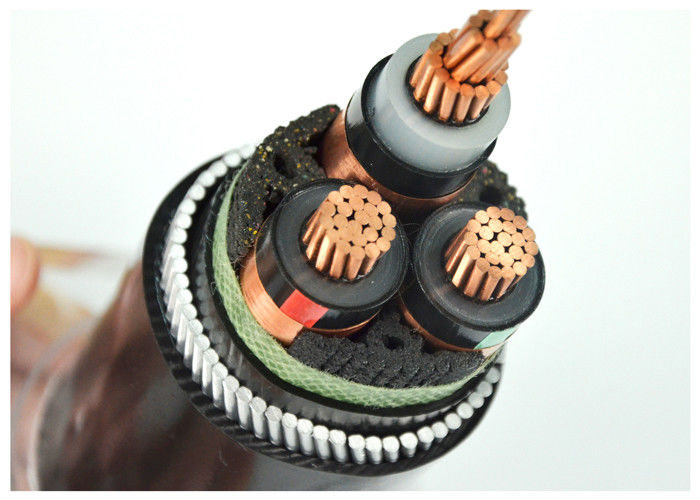

البناء
| قائد: | موصل Cu مستدير ، متعدد الأسلاك المضغوطة (RM) ، الفئة 2 مطابقة لـ HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | طبقة نصف موصلة مطبقة على الموصل |
| العزل: | XLPE (البولي إيثيلين المتقاطع ، العلامة الأخيرة: PE-X) مركب DIX 8 مطابقة HRN HD 620 S1 ili 2XI1 مطابقة DIN VDE 0207 dio 22 |
| الشاشة الخارجية: | طبقة نصف موصلة مطبقة على العزل، مقبلة طولياً بالعزل (+ شريط من مواد نصف موصلة) |
| قائدالشاشة: | شريط نحاسي ملفوف بمضاد هليكس |
| ملء: | أدوات التعبئة الشريط، الخيوط، أو الورق |
| التغليف: | شريط تغليف غير منسوج أو مضاد للاحتراق أو مضاد للماء |
| الغطاء الداخلي: | البروتوكول |
| الدروع: | أسلاك فولاذية مغلفة |
| الغطاء الكلي | البوليفينيل كلوريد (PVC) أو FR-PVC، PE، LSOH |
| لون الغطاء | أسود، أحمر أو مخصص |
المعايير
الـ IEC 60502 ، 60228 ، 60332 ، 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 الفئة 2 (البناء)
البيانات التقنية
| فولتاج الاختبار | 6 / 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق الحرارة | في حركة | -20 درجة مئوية إلى +90 درجة مئوية | |
| ثابتة | -20 درجة مئوية إلى +90 درجة مئوية | ||
| درجة حرارة العمل | الدائرة القصيرة | °C | 250 |
| زمن الدور القصير | ماكس. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة | x قطر | 15 |
| قابلية الإشتعال | المعيار | EN 50265-2-1 |
الشهادات
ISO،CE، KEMA"الهيئة الوطنية للسياسة"(روهاس) ، (سي سي سي)P3Cوأكثر من ذلك عند الطلب
نصائح الطلب
الجهد القياسي
معيار التطبيق:IEC/BS/UL/GB
عدد النواة
حجم الموصل $ البناء
نوع العزل
مدرعة أو غير مدرعة، إذا كانت مدرعة، نوع الدروع والمواد
ضرورة الغطاء
طول الكابل ومتطلبات التعبئة
متطلب آخر
المواصفات
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء الداخلي | من الأسلاك المدرعة | سمك الغطاء | تقريباً. | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 3 × 50 | عشرة ونصف52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | أربعة عشر ونصف52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24 ساعة في اليوم52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/252 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/252 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/297 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
